Affichage des cours sous forme de briques

• 03/14/2025 at 8:42 AM #244919
  chardinternet

  Bonjour à tous,

  Je débute dans le code ProBuilder aussi acceptez d’avance mes excuses si je ne respecte pas les habitudes de ce forum.

  Je travaille sur un indicateur personnalisé en ProBuilder, qui affiche des briques WL Bars (type Renko) basées sur des ticks. J’utilise DRAWCANDLE pour afficher chaque brique avec Open, High, Low, Close, mais je ne parviens pas à obtenir l’affichage correct des briques sur mon graphique.

  📌 Mon objectif :

  • Afficher des briques individuelles (comme du Renko), sans ligne continue.
  • Colorer les briques en vert (hausse) et rouge (baisse).
  • Utiliser DRAWCANDLE pour tracer chaque brique avec les bons indices de temps (ticks).

  📌 Problème rencontré :

  J’ai utilisé la syntaxe suivante, mais les briques ne s’affichent pas :

  prorealcode

  CopierModifier

  DRAWCANDLE($barIndex[i], $open[i], $high[i], $low[i], $close[i]) COLOURED(0,255,0)


  Ou encore avec une autre indexation :

  prorealcode

  CopierModifier

  DRAWCANDLE(barindex - i, $open[i], $high[i], $low[i], $close[i]) COLOURED(255,0,0)


  Dans les deux cas, les briques ne s’affichent pas sur le graphique.

  📌 Ma question :

  1️⃣ Quelle est la bonne syntaxe pour afficher une brique avec DRAWCANDLE en mode ticks ?
  2️⃣ Comment s’assurer que l’indexation barIndex[i] est bien prise en compte pour positionner les briques sur l’axe du temps ?
  3️⃣ Y a-t-il une option ou un paramètre à modifier dans ProRealTime pour afficher correctement ces bougies ?

  BRICKSBARS

  // BRCK Bars en ticks avec affichage sous forme de briques (Renko-like) // Paramètres personnalisables BrickSize = 6 * pointsize // Taille des briques BRCK Bars (Renko) ActivateEMA = 1 // 1 = Activer EMA, 0 = Désactiver EMAperiod = 20 // Période de l'EMA // Initialisation ONCE RenkoBase = close ONCE dir = 0 ONCE bar = 0 // Construction des WL Bars basées sur les ticks IF high > RenkoBase + BrickSize THEN WHILE high > RenkoBase + BrickSize DO RenkoBase = RenkoBase + BrickSize bar = bar + 1 $open[bar] = $close[max(0, bar-1)] $barIndex[bar] = barindex - (bar - i) // Correction de l’indexation $color[bar] = 1 $close[bar] = RenkoBase $high[bar] = max($open[bar], $close[bar]) // Définition du plus haut $low[bar] = min($open[bar], $close[bar]) // Définition du plus bas dir = 1 WEND ELSIF low < RenkoBase - BrickSize THEN WHILE low < RenkoBase - BrickSize DO RenkoBase = RenkoBase - BrickSize bar = bar + 1 $open[bar] = $close[max(0, bar-1)] $barIndex[bar] = barindex - (bar - i) // Correction de l’indexation $color[bar] = -1 $close[bar] = RenkoBase $high[bar] = max($open[bar], $close[bar]) // Définition du plus haut $low[bar] = min($open[bar], $close[bar]) // Définition du plus bas dir = -1 WEND ENDIF // Application de l'EMA si activée IF ActivateEMA = 1 THEN emaValue = Average[EMAperiod](close) // Correction de la syntaxe FOR i = bar DOWNTO 1 DO $close[i] = emaValue NEXT ENDIF // Affichage des briques WL Bars avec DRAWCANDLE IF islastbarupdate AND bar > 2 THEN FOR i = bar DOWNTO 1 DO // Affichage des briques haussières (vert) IF $color[i] = 1 THEN DRAWCANDLE($open[i],$high[i],$low[i],$close[i]) COLOURED(0,255,0) ELSE // Affichage des briques baissières (rouge) DRAWCANDLE ($open[i],$high[i],$low[i],$close[i]) COLOURED(255,0,0) ENDIF NEXT ENDIF RETURN

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61

  // BRCK Bars en ticks avec affichage sous forme de briques (Renko-like)   // Paramètres personnalisables BrickSize = 6 * pointsize  // Taille des briques BRCK Bars (Renko) ActivateEMA = 1  // 1 = Activer EMA, 0 = Désactiver EMAperiod = 20  // Période de l'EMA   // Initialisation ONCE RenkoBase = close ONCE dir = 0 ONCE bar = 0   // Construction des WL Bars basées sur les ticks IF high > RenkoBase + BrickSize THEN WHILE high > RenkoBase + BrickSize DO RenkoBase = RenkoBase + BrickSize bar = bar + 1 $open[bar] = $close[max(0, bar-1)] $barIndex[bar] = barindex - (bar - i) // Correction de l’indexation $color[bar] = 1 $close[bar] = RenkoBase $high[bar] = max($open[bar], $close[bar])  // Définition du plus haut $low[bar] = min($open[bar], $close[bar])  // Définition du plus bas dir = 1 WEND ELSIF low < RenkoBase - BrickSize THEN WHILE low < RenkoBase - BrickSize DO RenkoBase = RenkoBase - BrickSize bar = bar + 1 $open[bar] = $close[max(0, bar-1)] $barIndex[bar] = barindex - (bar - i) // Correction de l’indexation $color[bar] = -1 $close[bar] = RenkoBase $high[bar] = max($open[bar], $close[bar])  // Définition du plus haut $low[bar] = min($open[bar], $close[bar])  // Définition du plus bas dir = -1 WEND ENDIF   // Application de l'EMA si activée IF ActivateEMA = 1 THEN emaValue = Average[EMAperiod](close)  // Correction de la syntaxe FOR i = bar DOWNTO 1 DO $close[i] = emaValue NEXT ENDIF   // Affichage des briques WL Bars avec DRAWCANDLE IF islastbarupdate AND bar > 2 THEN FOR i = bar DOWNTO 1 DO // Affichage des briques haussières (vert) IF $color[i] = 1 THEN DRAWCANDLE($open[i],$high[i],$low[i],$close[i]) COLOURED(0,255,0) ELSE // Affichage des briques baissières (rouge) DRAWCANDLE ($open[i],$high[i],$low[i],$close[i]) COLOURED(255,0,0) ENDIF NEXT ENDIF   RETURN



  Merci d’avance pour votre aide !

  Cordialement,



  chardinternet

  Participant

  Topics: 1

  Replies: 1

  Been thanked: 0 times
  03/14/2025 at 9:16 AM #244920
  Nicolas

  Dans ce code toutes les briques s’affichent, mais une seule fois, à la suite, sur le dernier chandelier, dés réception d’un nouveau tick en temps réel.

  Voici mes observations:

  1. DRAWCANDLE ne peut pas dessiner de chandeliers dans le passé
  2. même si cela était possible, ton code ne fournit aucune coordonnée pour le faire, sur l’axe X du temps (pour simuler des chandeliers en général on utilise des rectangles, il y a bon nombre d’exemples sur le site)
  3. ton calcul de moyenne mobile n’est pas correcte, si tu veux calculer une moyenne mobile sur des données qui ne sont pas linéaire (c’est le cas ici puisque chaque brique se crée non pas à chaque période, mais uniquement si les conditions sont remplies, alors ce n’est pas la bonne méthode).
  4.  je pense que ta construction de la série de briques est correcte
  5. pour afficher les briques dans le passé, ta boucle est correcte, mais tu dois utiliser des rectangles en les positionnant avec ta variable $barindex[]
  6. tu dois ajouter DEFPARAM= DRAWONLASTBARONLY pour afficher les boîtes une seule fois que IsLastBarUpdate est triggé, sinon les boîtes vont se superposées au fur et à mesure
  7. ton code est une construction de bougie renko type “heikin ashi” et n’est pas celui des “vrai” WL Bars





  Nicolas

  Keymaster

  Topics: 81

  Replies: 20866

  Been thanked: 4778 times
  03/14/2025 at 9:34 AM #244921
  Nicolas

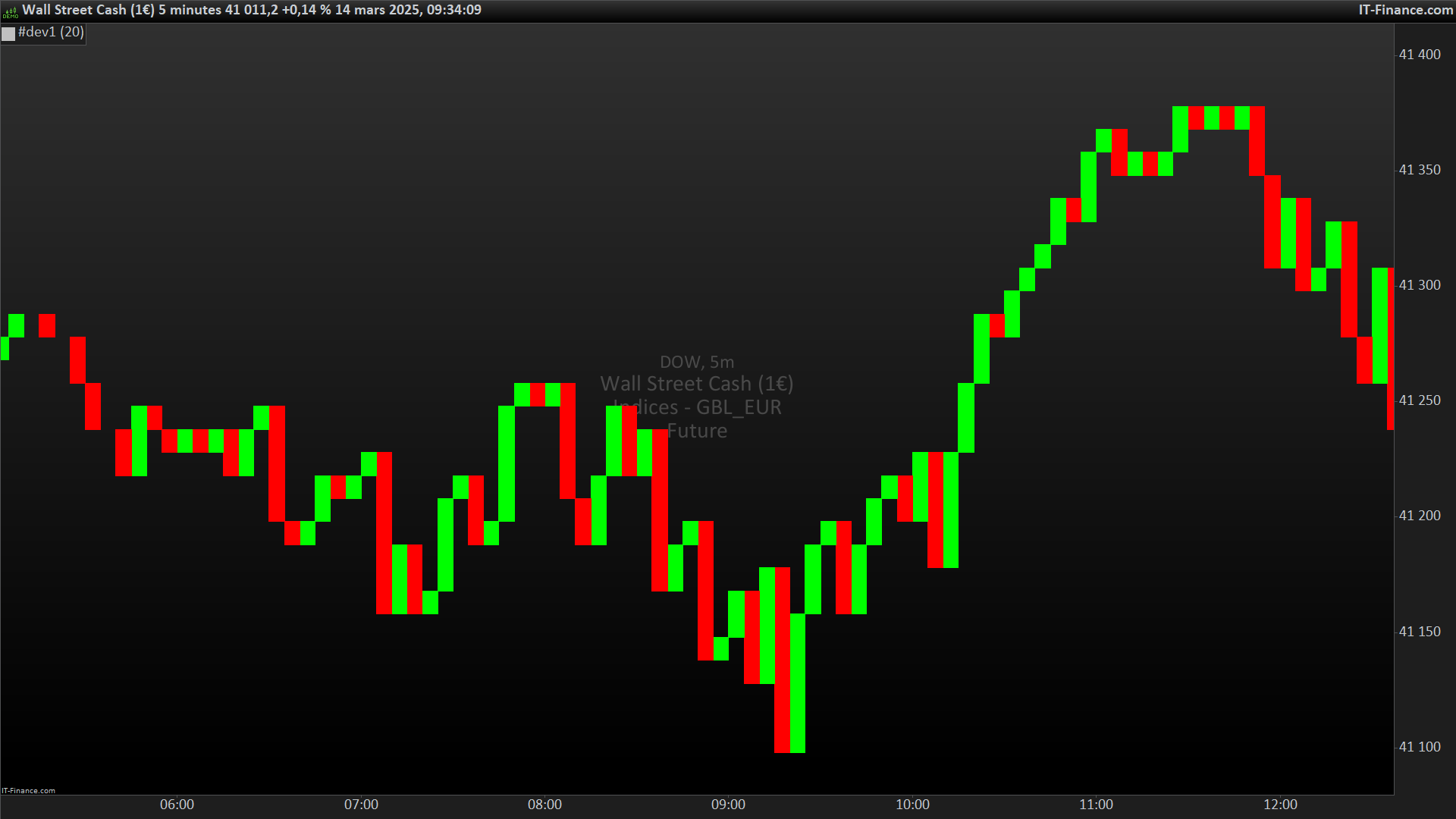

  Ci-dessous une version qui affiche les boîtes telle que calculées dans ton code, à noter que les high et low prennent les valeurs des open et close, donc sont identiques et inutiles ? A vérifier dans la finalité de ton projet 🙂

  defparam drawonlastbaronly=true // BRCK Bars en ticks avec affichage sous forme de briques (Renko-like) // Paramètres personnalisables BrickSize = 6 * pointsize // Taille des briques BRCK Bars (Renko) // Initialisation ONCE RenkoBase = close ONCE bar = 0 // Construction des WL Bars basées sur les ticks IF high > RenkoBase + BrickSize THEN WHILE high > RenkoBase + BrickSize DO RenkoBase = RenkoBase + BrickSize $open[bar] = $close[max(0, bar-1)] $barIndex[bar] = barindex// - (bar - i) // Correction de l’indexation $color[bar] = 1 $close[bar] = RenkoBase $high[bar] = max($open[bar], $close[bar]) // Définition du plus haut $low[bar] = min($open[bar], $close[bar]) // Définition du plus bas dir = 1 bar = bar + 1 WEND ELSIF low < RenkoBase - BrickSize THEN WHILE low < RenkoBase - BrickSize DO RenkoBase = RenkoBase - BrickSize $open[bar] = $close[max(0, bar-1)] $barIndex[bar] = barindex //- (bar - i) // Correction de l’indexation $color[bar] = -1 $close[bar] = RenkoBase $high[bar] = max($open[bar], $close[bar]) // Définition du plus haut $low[bar] = min($open[bar], $close[bar]) // Définition du plus bas bar = bar + 1 WEND ENDIF // Affichage des briques WL Bars avec DRAWCANDLE IF islastbarupdate AND bar > 2 THEN FOR i = bar DOWNTO 1 DO // Affichage des briques haussières (vert) IF $color[i] = 1 THEN //DRAWCANDLE($open[i],$high[i],$low[i],$close[i]) COLOURED(0,255,0) drawrectangle($barindex[i],$open[i],$barindex[i]+1,$close[i]) COLOURED(0,255,0) fillcolor(0,255,0) ELSE // Affichage des briques baissières (rouge) //DRAWCANDLE ($open[i],$high[i],$low[i],$close[i]) COLOURED(255,0,0) drawrectangle($barindex[i],$open[i],$barindex[i]+1,$close[i]) COLOURED(255,0,0) fillcolor(255,0,0) ENDIF NEXT ENDIF RETURN

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53

  defparam drawonlastbaronly=true   // BRCK Bars en ticks avec affichage sous forme de briques (Renko-like)   // Paramètres personnalisables BrickSize = 6 * pointsize  // Taille des briques BRCK Bars (Renko)   // Initialisation ONCE RenkoBase = close ONCE bar = 0   // Construction des WL Bars basées sur les ticks IF high > RenkoBase + BrickSize THEN WHILE high > RenkoBase + BrickSize DO RenkoBase = RenkoBase + BrickSize $open[bar] = $close[max(0, bar-1)] $barIndex[bar] = barindex// - (bar - i) // Correction de l’indexation $color[bar] = 1 $close[bar] = RenkoBase $high[bar] = max($open[bar], $close[bar])  // Définition du plus haut $low[bar] = min($open[bar], $close[bar])  // Définition du plus bas dir = 1 bar = bar + 1 WEND ELSIF low < RenkoBase - BrickSize THEN WHILE low < RenkoBase - BrickSize DO RenkoBase = RenkoBase - BrickSize $open[bar] = $close[max(0, bar-1)] $barIndex[bar] = barindex //- (bar - i) // Correction de l’indexation $color[bar] = -1 $close[bar] = RenkoBase $high[bar] = max($open[bar], $close[bar])  // Définition du plus haut $low[bar] = min($open[bar], $close[bar])  // Définition du plus bas bar = bar + 1 WEND ENDIF   // Affichage des briques WL Bars avec DRAWCANDLE IF islastbarupdate AND bar > 2 THEN FOR i = bar DOWNTO 1 DO // Affichage des briques haussières (vert) IF $color[i] = 1 THEN //DRAWCANDLE($open[i],$high[i],$low[i],$close[i]) COLOURED(0,255,0) drawrectangle($barindex[i],$open[i],$barindex[i]+1,$close[i]) COLOURED(0,255,0) fillcolor(0,255,0) ELSE // Affichage des briques baissières (rouge) //DRAWCANDLE ($open[i],$high[i],$low[i],$close[i]) COLOURED(255,0,0) drawrectangle($barindex[i],$open[i],$barindex[i]+1,$close[i]) COLOURED(255,0,0) fillcolor(255,0,0) ENDIF NEXT ENDIF   RETURN



  1 user thanked author for this post.

  Iván



  Nicolas

  Keymaster

  Topics: 81

  Replies: 20866

  Been thanked: 4778 times
  03/14/2025 at 1:42 PM #244926
  chardinternet

  Bonjour Nicolas
  mille mercis pour ta réactivité, ta science du code et ta réponse.
  je vais cogité sur tes excellentes remarques.

  Bon weekend
  Patrick



  chardinternet

  Participant

  Topics: 1

  Replies: 1

  Been thanked: 0 times
