Box candela personalizzata.

• 09/05/2024 at 5:54 PM #237183
  Edisone

  Buonasera,

  Avrei bisogno di assistenza per creare una rappresentazione grafica simile a quella delle candele utilizzando la funzione drawRectangle.

  Nel time frame giornaliero, il mio obiettivo è disegnare una pseudo candela, rappresentata da un rettangolo per il corpo (basato sui valori di apertura e chiusura da me indicati) e da due rettangoli aggiuntivi per le ombre (che rappresentino i valori massimo e minimo) su un intervallo compreso tra due date specifiche. L’intento è ottenere una visualizzazione che richiami l’aspetto di una candela giornaliera, ma estesa su più giorni.

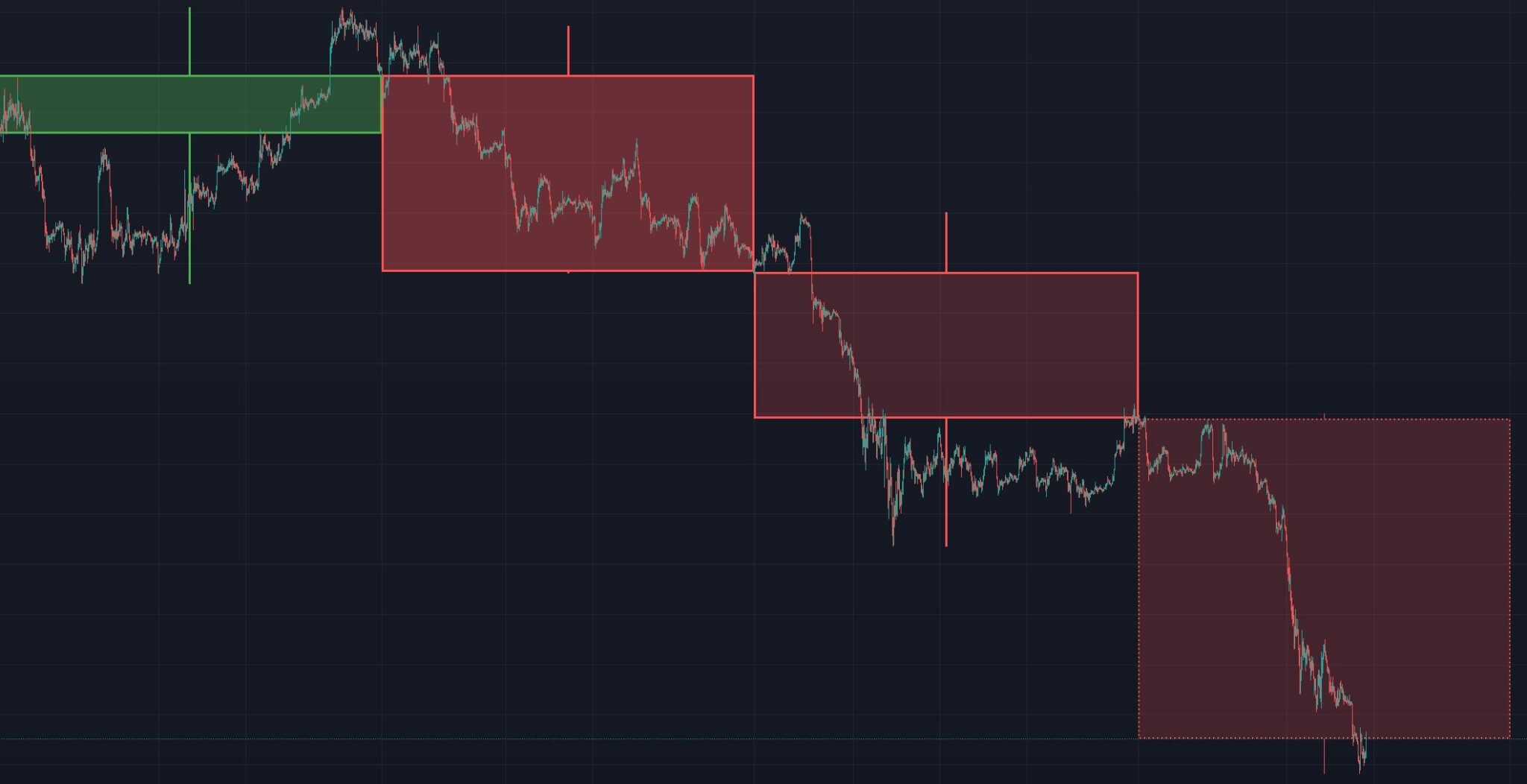

  Allego un’immagine e una parte del codice che, al momento, non disegnano correttamente il rettangolo.

  Grazie per l’aiuto!



  BOX

  // future CL Light Crude Oil Full1024 // Valori Open, High, Low, Close per il coorpo della candela e delle ombre OPENVALORE = 81.68 HIGHVALORE = 82.77 LOWVALORE = 71.77 CLOSEVALORE = 78.16 if (date = 20240718) then startBarIndex = barindex // Inizio giorno candela endif if (date = 20240817) then endBarIndex = barindex // Fine giorno candela endif // Disegna il corpo della cadela drawrectangle(startBarIndex, OPENVALORE, endBarIndex, CLOSEVALORE ) coloured(0,0,0,50) bordercolor("black",100) // Disegna l'ombra superiore High // Disegna l'ombra inferiore Low RETURN

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

  // future CL Light Crude Oil Full1024 // Valori Open, High, Low, Close per il coorpo della candela e delle ombre OPENVALORE = 81.68 HIGHVALORE = 82.77 LOWVALORE = 71.77 CLOSEVALORE = 78.16   if (date = 20240718) then startBarIndex = barindex // Inizio giorno candela endif   if (date = 20240817) then endBarIndex = barindex // Fine giorno candela endif   // Disegna il corpo della cadela drawrectangle(startBarIndex, OPENVALORE, endBarIndex, CLOSEVALORE ) coloured(0,0,0,50) bordercolor("black",100)   // Disegna l'ombra superiore High     // Disegna l'ombra inferiore Low   RETURN



  Edisone

  Participant

  Topics: 46

  Replies: 73

  Been thanked: 2 times
  09/05/2024 at 6:17 PM #237187
  robertogozzi

  Eccolo:

  // future CL Light Crude Oil Full1024 // Valori Open, High, Low, Close per il coorpo della candela e delle ombre OPENVALORE = 81.68 HIGHVALORE = 82.77 LOWVALORE = 71.77 CLOSEVALORE = 78.16 if (date = 20240718) then startBarIndex = barindex // Inizio giorno candela endif if (date = 20240817) then endBarIndex = barindex // Fine giorno candela endif Bars = round((endBarIndex - startBarIndex) / 2) // Disegna il corpo della cadela drawrectangle(startBarIndex, OPENVALORE, endBarIndex, CLOSEVALORE ) coloured(0,0,0,50) bordercolor("black",100) // Disegna l'ombra superiore High drawrectangle(startBarIndex + (Bars - 2), HIGHVALORE, startBarIndex + (Bars + 2), max(CLOSEVALORE,OPENVALORE) ) coloured("Fuchsia") bordercolor("Cyan") // Disegna l'ombra inferiore Low drawrectangle(startBarIndex + (Bars - 2), LOWVALORE, startBarIndex + (Bars + 2), min(CLOSEVALORE,OPENVALORE) ) coloured("Fuchsia") bordercolor("Cyan") RETURN

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

  // future CL Light Crude Oil Full1024 // Valori Open, High, Low, Close per il coorpo della candela e delle ombre OPENVALORE  = 81.68 HIGHVALORE  = 82.77 LOWVALORE   = 71.77 CLOSEVALORE = 78.16 if (date = 20240718) then startBarIndex = barindex // Inizio giorno candela endif if (date = 20240817) then endBarIndex = barindex // Fine giorno candela endif   Bars = round((endBarIndex - startBarIndex) / 2)   // Disegna il corpo della cadela drawrectangle(startBarIndex, OPENVALORE, endBarIndex, CLOSEVALORE ) coloured(0,0,0,50) bordercolor("black",100) // Disegna l'ombra superiore High drawrectangle(startBarIndex + (Bars - 2), HIGHVALORE, startBarIndex + (Bars + 2), max(CLOSEVALORE,OPENVALORE) ) coloured("Fuchsia") bordercolor("Cyan") // Disegna l'ombra inferiore Low drawrectangle(startBarIndex + (Bars - 2), LOWVALORE, startBarIndex + (Bars + 2), min(CLOSEVALORE,OPENVALORE) ) coloured("Fuchsia") bordercolor("Cyan")   RETURN

  se le ombre le vuoi più spesse basta che sostituisci 2 con 5 o maggiore (siadove c’è il + che dove c’è il –), nelle ultime due istruzioni grafiche.

  1 user thanked author for this post.

  Iván



  robertogozzi

  Moderator

  Topics: 69

  Replies: 17188

  Been thanked: 4064 times
  09/05/2024 at 9:52 PM #237190
  Edisone

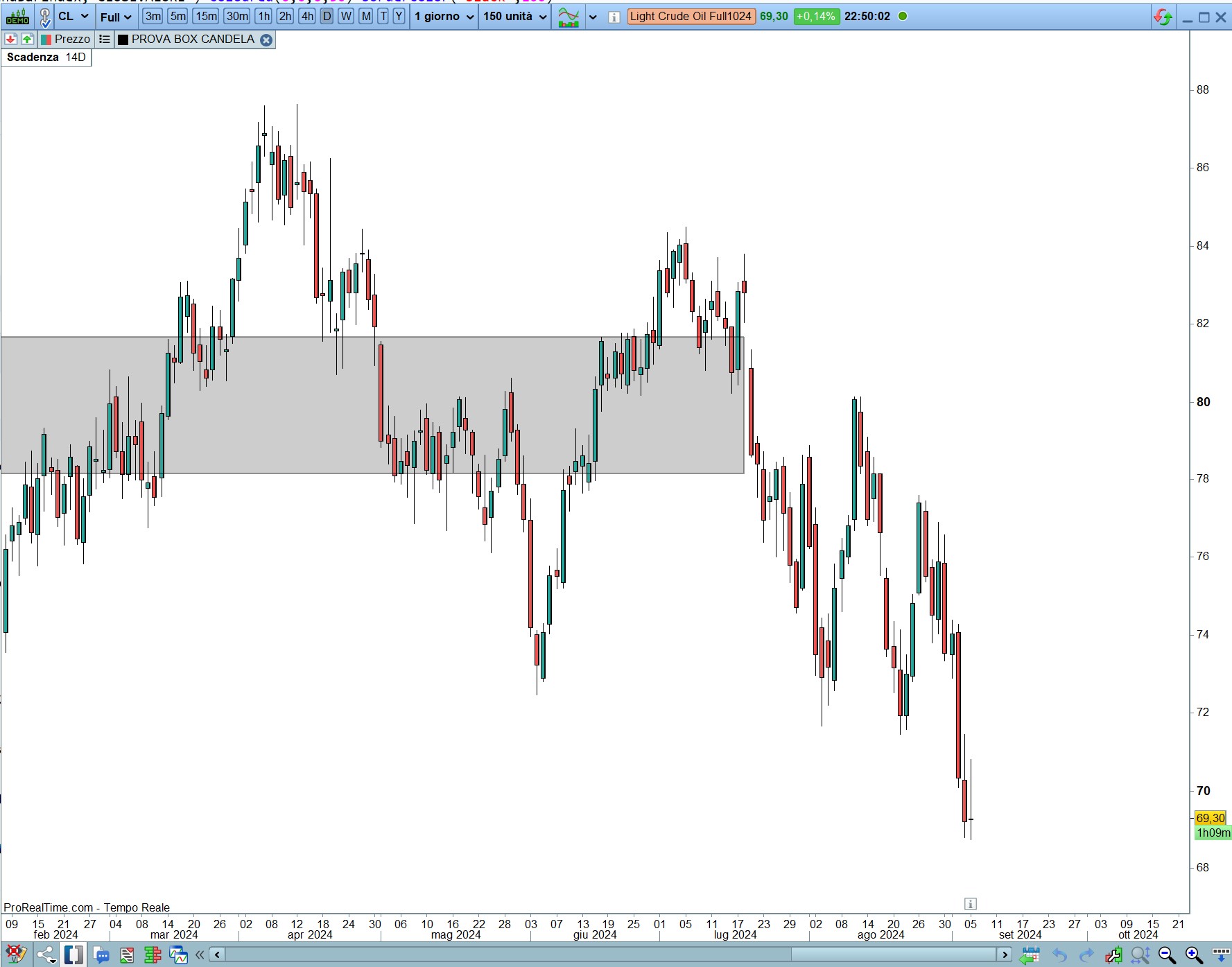

  Grazie Roberto, c’è un problema il body estende a sinistra.

  Allego immmagine.

  Grazie







  Edisone

  Participant

  Topics: 46

  Replies: 73

  Been thanked: 2 times
  09/06/2024 at 6:43 AM #237200
  Iván

  Ciao, inserisci una data condizionale prima delle istruzioni per il sorteggio.

  // future CL Light Crude Oil Full1024 // Valori Open, High, Low, Close per il coorpo della candela e delle ombre OPENVALORE = 81.68 HIGHVALORE = 82.77 LOWVALORE = 71.77 CLOSEVALORE = 78.16 if (date = 20240718) then startBarIndex = barindex // Inizio giorno candela endif if (date = 20240816) then endBarIndex = barindex // Fine giorno candela endif Bars = round((endBarIndex - startBarIndex) / 2) if date > 20240816 then // Disegna il corpo della cadela drawrectangle(startBarIndex, OPENVALORE, endBarIndex, CLOSEVALORE ) coloured(0,0,0,50) bordercolor("black",100) // Disegna l'ombra superiore High drawrectangle(startBarIndex + (Bars - 2), HIGHVALORE, startBarIndex + (Bars + 2), max(CLOSEVALORE,OPENVALORE) ) coloured("Fuchsia") bordercolor("Cyan") // Disegna l'ombra inferiore Low drawrectangle(startBarIndex + (Bars - 2), LOWVALORE, startBarIndex + (Bars + 2), min(CLOSEVALORE,OPENVALORE) ) coloured("Fuchsia") bordercolor("Cyan") endif RETURN

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29

  // future CL Light Crude Oil Full1024 // Valori Open, High, Low, Close per il coorpo della candela e delle ombre OPENVALORE  = 81.68 HIGHVALORE  = 82.77 LOWVALORE   = 71.77 CLOSEVALORE = 78.16 if (date = 20240718) then startBarIndex = barindex // Inizio giorno candela endif if (date = 20240816) then endBarIndex = barindex // Fine giorno candela endif   Bars = round((endBarIndex - startBarIndex) / 2)   if date > 20240816 then // Disegna il corpo della cadela drawrectangle(startBarIndex, OPENVALORE, endBarIndex, CLOSEVALORE ) coloured(0,0,0,50) bordercolor("black",100) // Disegna l'ombra superiore High drawrectangle(startBarIndex + (Bars - 2), HIGHVALORE, startBarIndex + (Bars + 2), max(CLOSEVALORE,OPENVALORE) ) coloured("Fuchsia") bordercolor("Cyan") // Disegna l'ombra inferiore Low drawrectangle(startBarIndex + (Bars - 2), LOWVALORE, startBarIndex + (Bars + 2), min(CLOSEVALORE,OPENVALORE) ) coloured("Fuchsia") bordercolor("Cyan") endif   RETURN

  2 users thanked author for this post.

  Edisone, robertogozzi
